雷達液位傳感器_脈沖與FMCW雷達選型指南_工作原理及應用

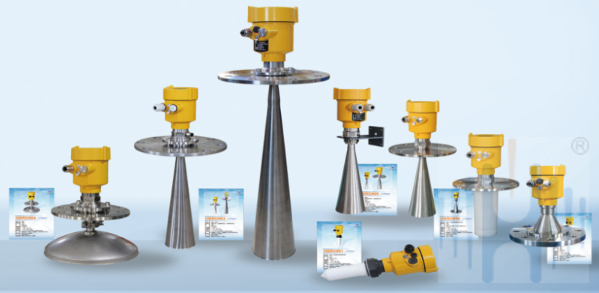

雷達液位傳感器（又稱雷達液位計、雷達物位計），是工業生產中用于連續測量容器內液體、固體物料高度的核心儀表，基于微波（雷達波）非接觸測距技術，具備抗干擾強、精度高、穩定性好等優勢，廣泛應用于石油化工、能源電力、水處理、食品醫藥等多個行業，是保障生產高效、安全運行的重要設備。

一、雷達液位傳感器工作原理（通俗解析）

雷達液位傳感器的工作邏輯基于微波反射測距，流程簡單易懂，無需復雜專業知識即可理解，具體步驟如下：

1. 傳感器天線向被測液面（或固體物料表面）發射高頻微波信號，常用頻率為6GHz、26GHz、80GHz，適配不同工況需求；

2. 高頻微波信號接觸到液面（或物料表面）后，會發生反射，反射信號由傳感器的同一天線接收；

3. 設備自動計算微波信號從發射到接收的時間差（記為Δt），并通過核心公式計算出天線到被測液面的距離：D = c × Δt / 2（其中c≈光速3×10?m/s，除以2是因為微波信號需往返一次）；

4. 結合預設的空罐高度，通過“空罐高度－天線到液面距離D”，即可精準得出實際液位高度，同時設備輸出4-20mA模擬信號或數字信號，傳遞至控制系統，實現液位的實時監控與自動化調控。

二、雷達液位傳感器兩大主流類型（脈沖雷達vs FMCW雷達）

目前工業領域應用最廣泛的雷達液位傳感器主要分為脈沖雷達（PTOF）和調頻連續波（FMCW）兩大類，二者在工作方式、核心優勢及適用場景上各有側重，是雷達液位計選型的核心參考依據：

? 脈沖雷達（PTOF）：采用發射短脈沖微波信號、測量時間差的方式實現液位檢測，核心優勢是量程大，最大測量量程可達70m，且功耗低、性價比高，適配大多數常規工況，如普通儲罐、污水池、清水箱等對精度要求適中、工況簡單的場景。

? 調頻連續波（FMCW）：通過發射連續變頻的微波信號、測量頻率差的方式檢測液位，抗干擾能力更強，測量精度更高，誤差可控制在±2mm以內，尤其適合存在蒸汽、泡沫、物料攪拌等復雜工況，如石油化工反應釜、鍋爐汽包、酸堿儲罐等場景。

三、雷達液位傳感器核心優勢

相較于傳統液位測量儀表，雷達液位傳感器憑借獨特的技術優勢，成為工業液位測量的首選設備，核心優點如下：

? 非接觸測量：傳感器無需接觸被測介質，可有效避免腐蝕、粘稠、有毒、無菌等特殊介質對設備的損壞，同時不會污染介質，適配各類特殊工況需求；

? 強環境適應性：具備優異的耐高溫、耐高壓性能，工作溫度范圍為-40～+250℃，可承受最高100MPa的壓力，且能穿透蒸汽、粉塵、泡沫，不受惡劣環境影響，檢測穩定性強；

? 高精度測量：常規測量精度可達±1～±3mm，遠優于超聲波液位計等傳統設備，能滿足工業生產對液位測量的高精度要求；

? 長期穩定免維護：設備無機械運動部件，故障率低，使用壽命長，無需頻繁拆修、校準，可有效降低企業維護成本，保障生產連續運行。

四、雷達液位傳感器典型行業應用

雷達液位傳感器憑借廣泛的適配性，已滲透到多個工業領域，針對不同行業的工況需求，均能提供精準的液位測量解決方案，典型應用場景如下：

? 石油化工行業：用于原油罐、反應釜、酸堿儲罐、溶劑罐等設備，實現原油、化工原料等介質的液位實時監測；

? 能源電力行業：應用于鍋爐汽包、脫硫塔、灰倉等設備，監測鍋爐水位、脫硫液液位等關鍵參數，保障電力生產安全；

? 水處理行業：適配污水池、清水箱、酸堿槽等場景，精準測量自來水、工業廢水等水體的液位，助力環保治理；

? 食品醫藥行業：采用符合GMP標準的316L、PTFE材質，可用于食用油、藥液、飲料等介質的液位測量，滿足衛生安全要求。

五、雷達液位傳感器與超聲波液位計簡單對比

工業生產中，雷達液位傳感器常與超聲波液位計混淆，掌握雷達與超聲波液位計區別對精準選型至關重要，二者在性能、適用場景上存在明顯差異，具體對比如下：

? 雷達液位傳感器：可穿透蒸汽、粉塵，測量精度高，耐高溫、耐高壓，適配復雜工況，價格相對較高；

? 超聲波液位計：測量精度一般，易受蒸汽、溫度、粉塵等環境因素影響，適配簡單常溫工況，價格較為低廉。

綜上，雷達液位傳感器憑借非接觸、高精度、強適應性等優勢，成為工業液位測量的核心設備，脈沖雷達與FMCW雷達的合理選型，可進一步提升液位監測的精準度與穩定性，助力企業實現高效、安全生產。
