液位傳感器的原理及應用介紹

液位傳感器是工業自動化與過程控制領域的核心檢測設備，核心功能是將液體液位高度的物理變化轉換為可傳輸、可處理的電信號，實現對液體介質的實時監測、計量與控制，廣泛應用于石油化工、水處理、食品醫藥、農業灌溉、汽車制造等多個行業，其測量精度與穩定性直接關系到生產安全、工藝效率與經濟效益，是連接物理液位狀態與工業控制系統的關鍵橋梁。本文將全面解析液位傳感器的核心原理、主流類型、核心優勢及多行業實際應用，助力行業從業者快速了解液位傳感器，為相關技術選型、應用落地提供實用參考。

一、液位傳感器核心定義與工作本質

液位傳感器，又稱液位變送器或液位檢測器，是一種基于物理效應（如聲學、光學、電學、力學）感知液體表面位置變化，并將該變化轉化為標準電信號（如4-20mA模擬信號、RS485數字信號）的裝置，核心工作本質是 “信號轉換與傳輸”。

其工作流程可簡單概括為3步：首先，傳感器的探測單元直接與液體或環境交互，捕捉液位變化對應的物理參數（如距離、壓力、電容、浮力）；其次，通過內部信號處理模塊完成信號的放大、濾波、AD轉換，將原始物理信號轉化為統一標準信號；最后，將標準信號傳輸至 PLC、DCS、顯示屏等終端設備，實現液位的可視化顯示、數據記錄或自動控制，為生產管控提供可靠數據支撐。

需注意的是，液位傳感器與液位計的核心區別在于，液位傳感器側重“信號采集”，通常不具備獨立顯示功能，需搭配外部設備使用；而液位計是 “傳感器+顯示單元”的一體化設備，可直接讀取液位數據，但實際應用中兩者概念常被通用，部分傳感器也會集成簡易顯示模塊。

二、液位傳感器的核心原理及主流類型

液位傳感器的工作原理基于不同的物理效應，根據測量方式可分為接觸式和非接觸式兩大類，不同類型的傳感器原理不同、適配場景各異，以下是目前工業領域最常用的以及應用前景最廣闊的一種，結合原理細節與應用特性詳細解析。

非接觸式液位傳感器（不接觸被測液體，適配復雜工況）

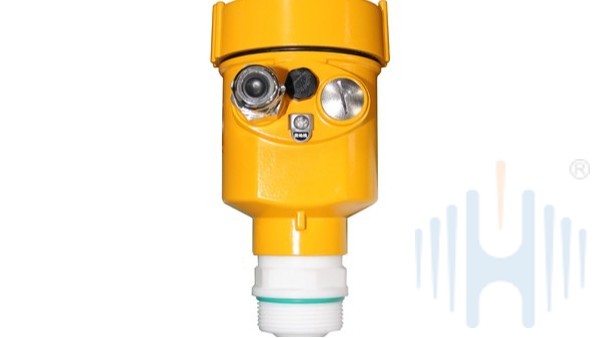

雷達式液位傳感器（高精度、強抗干擾）

核心原理：基于時間行程原理（時域反射原理），傳感器通過天線向液面發射高頻微波脈沖（主流頻率26GHz、80GHz ），微波信號接觸液面后反射形成回波，傳感器捕捉回波并計算信號傳播的時間差，再根據光速換算出天線與液面的距離，最終得到液位高度。該類型傳感器集成FMCW技術或脈沖壓縮技術，搭配智能算法，可有效過濾虛假回波，測量精度可達±1mm ，在 -40℃極端環境下仍能穩定工作。

適配場景：適用于高溫、高壓、強腐蝕、高粉塵、易揮發的復雜工況，如化工反應釜、石油儲罐、高溫熔鹽罐等，是工業領域高端液位測量的首選方案，可適配量程0-30米甚至更遠的大型儲罐測量需求。

三、液位傳感器的核心優勢

液位傳感器作為工業自動化核心檢測設備，憑借精準化、智能化、多元化的特性，逐步替代傳統人工測量，其核心優勢主要體現在以下5點，貼合行業用戶核心需求，提升內容相關性與實用性：

1.  測量精準，數據可靠：不同類型液位傳感器精度覆蓋±0.1%FS~±1%FS，可實現從毫米級到數十米量程的液位檢測，支持連續液位監測或定點開關控制，年度漂移量小，能有效避免人工測量誤差，為生產管控提供精準數據支撐，保障工藝穩定性與產品合格率。

2.  適配性強，場景廣泛：無論是常規的清水、柴油，還是強腐蝕、粘稠、高溫高壓環境下的液體，都有對應的液位傳感器型號適配，防護等級可達IP67/IP68，防爆等級符合ATEX 、IECEx認證，可適配室內外、密閉/開放容器等多種場景，滿足不同行業的個性化需求。

3.  智能化程度高，易集成：支持4-20mA、RS485 Modbus等多種標準信號輸出，可靈活對接 PLC、DCS、云平臺等工業控制系統，部分型號集成LoRa、 NB-IoT 或4G模塊，支持遠程監控、數據追溯與異常預警，適配工業4.0與智能工廠建設需求，可實現液位的自動化閉環控制。

4.  安裝便捷，運維成本低：多數液位傳感器采用頂裝、側裝或投入式安裝，無需清空容器即可施工，安裝成本低；無活動部件（或活動部件少），故障率低，維護周期從傳統設備的3個月延長至3 年以上，日常僅需簡單清潔校準，年維護成本可降低60%以上，減少非計劃停工時間。

5.  安全可靠，防控風險：預設高低液位報警閾值，當液位超限（如溢出、缺液）時，通過聲光報警、繼電器輸出等方式提醒工作人員，或直接切斷危險工況（如缺液時關閉泵體防止空轉燒毀），尤其適用于易燃易爆、有毒有害介質的存儲場景，大幅降低生產安全風險。

四、液位傳感器的多行業應用

隨著工業自動化、物聯網技術的快速發展，液位傳感器的應用場景不斷擴展，從傳統工業領域延伸至民用、環保、醫療等多個領域，以下是最核心的6大應用場景：

1. 石油化工行業（核心應用領域）

應用場景：原油儲罐、柴油儲罐、化工反應釜、酸堿溶液儲罐等的液位監測與控制，是保障石油化工生產安全的關鍵設備。例如，某煉油廠采用雷達式液位傳感器，在Zone 1危險區域安全運行5年以上，實現原油液位的精準監測，避免原油溢出引發安全事故；某化工廠通過靜壓式液位計測量 150℃導熱油液位，誤差穩定在±0.2%FS，保障生產工藝穩定。

適配傳感器類型：雷達式液位傳感器、電容式液位傳感器、靜壓式液位傳感器（防爆、耐腐蝕型號）。

2. 水處理行業（應用最廣泛）

應用場景：自來水廠清水池、污水處理廠調節池、污水池、沉淀池、河道、水庫等的液位監測，用于控制水泵啟停、調節水量、防止溢水或缺水。例如，某市政水廠通過雷達式液位傳感器、實現清水池液位連續監測，精度±1cm ，維護周期達3年；某水務集團通過80GHz雷達式液位傳感器、，實現偏遠山區水庫液位遠程監控，數據延遲＜1 秒，優化水資源分配。

適配傳感器類型：雷達式液位傳感器、超聲波液位傳感器、浮球式液位傳感器、靜壓式液位傳感器（IP68防護型號）。

3. 食品醫藥行業（衛生級需求）

應用場景：食品加工中的果汁、糖漿、牛奶儲罐，醫藥生產中的藥液、生理鹽水、醫藥中間體儲罐等的液位監測，需滿足衛生級標準，避免污染被測介質。例如，某食品廠通過雷達液位計實現反應釜液位實時監控，搭配CIP清洗功能，縮短清洗時間60% ；某制藥廠采用衛生級雷達式液位傳感器、，符合GMP衛生標準，保障藥液純度與產品質量。

適配傳感器類型：衛生級雷達式液位傳感器、超聲波液位傳感器、電容式液位傳感器（食品級材質，如316L不銹鋼、PP 材質）。

4. 電力行業（高溫高壓場景）

應用場景：電廠鍋爐水位、除鹽水儲罐、凝結水儲罐、循環水系統等的液位監測，直接關系到鍋爐安全運行，避免干燒或溢水事故。例如，某電廠通過水冷式雷達液位計測量300℃熔鹽液位，傳感器溫度穩定在80℃以下，確保發電系統穩定運行；鍋爐水位監測采用浮球式液位傳感器，實現水位自動控制，保障鍋爐安全啟停。

適配傳感器類型：雷達式液位傳感器（耐高溫高壓型號）、浮球式液位傳感器、靜壓式液位傳感器。

5. 汽車行業（民用+工業結合）

應用場景：汽車油箱液位監測（車載液位傳感器）、發動機冷卻液液位監測，用于提醒車主加油、防止發動機過熱。車載液位傳感器多采用浮球式或電容式，體積小、精度高、抗震性強，可實時反饋油箱液位，適配汽車行駛過程中的復雜工況，保障行車安全。

適配傳感器類型：浮球式液位傳感器、電容式液位傳感器（小型化、抗震型號）。

6. 農業與水利行業（遠程監測需求）

應用場景：農業灌溉水渠、水庫、水產養殖池等的液位監測，用于合理分配水資源、控制灌溉水量，避免水資源浪費。例如，某農業基地采用太陽能供電+無線傳輸的超聲波液位傳感器，實現灌溉水渠液位遠程監測，部署靈活、成本低廉；某水產養殖池通過靜壓式液位傳感器，實時監測水位變化，保障養殖環境穩定。

適配傳感器類型：超聲波液位傳感器、靜壓式液位傳感器（無線傳輸、低功耗型號）。

五、液位傳感器選型與使用注意事項

合理選型與正確使用，是保障液位傳感器穩定運行、延長使用壽命的關鍵，結合行業實操經驗，總結以下4點核心要點，貼合用戶痛點，提升內容價值：

1.  選型核心：根據被測液體特性（介電常數、腐蝕性、粘度、雜質含量）、工況參數（溫度、壓力、量程、容器類型）、環境條件（粉塵、蒸汽、防爆需求）選擇合適的傳感器類型。例如，強腐蝕液體優先選擇PTFE防腐或哈氏合金材質的電容式、雷達式傳感器；低粘度清水優先選擇浮球式或超聲波傳感器；高溫高壓工況優先選擇專用耐高溫高壓雷達式傳感器。

2.  安裝要點：接觸式傳感器需確保探頭與液體充分接觸，避免被雜質堵塞；非接觸式傳感器（雷達、超聲波）需安裝在液面正上方，避開攪拌槳、進料口等障礙物，避免信號遮擋；高溫工況建議加裝散熱延長管，高粉塵工況建議加裝吹掃裝置，確保測量精度；投入式傳感器需固定牢固，避免水流沖擊導致探頭損壞。

3.  日常運維：定期清潔傳感器探頭，避免物料粘附、結垢遮擋信號；根據工況強度調整校準周期，普通場景每6-12個月校準一次，高腐蝕、重粉塵環境縮短至3個月；定期檢查信號線路，確保接地良好，避免電磁干擾；對于無線傳輸型號，定期檢查通信模塊與電池電量，確保數據傳輸穩定。

4.  信號適配：根據控制系統需求，選擇合適的信號輸出方式（4-20mA、RS485等），確保傳感器與 PLC、DCS系統兼容；如需遠程監控，選擇集成無線通信模塊的型號，確保信號傳輸距離與穩定性，適配智能管控需求。

六、總結

液位傳感器作為工業自動化、過程控制領域的核心檢測設備，憑借精準測量、廣泛適配、智能高效的優勢，已成為石油化工、水處理、食品醫藥、電力、汽車等多個行業不可或缺的關鍵設備，其工作原理基于浮力、靜壓力、電容、微波反射等物理效應，分為接觸式與非接觸式兩大類，可滿足不同工況、不同介質的液位監測需求。

隨著工業4.0、物聯網技術的深度融合，液位傳感器正朝著高精度、智能化、低功耗、多參數集成的方向發展，未來將實現更精準的測量、更便捷的運維、更廣泛的場景適配，同時支持邊緣計算與AI預警功能，為各行業的生產安全、效率提升、節能降耗提供更有力的支撐。
