產品概述 Product overview

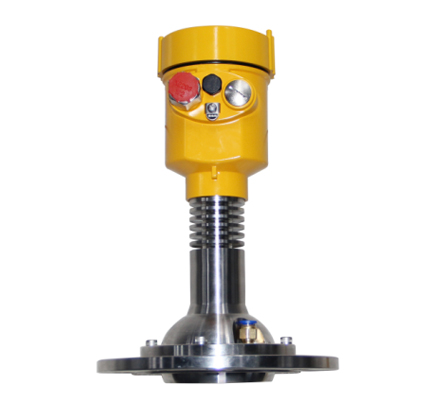

HBRD-FMW 系列傳感器是80G調頻雷達式物位測量儀表，測量距離可達150米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于高溫高壓等環境固體的測量。

產品原理 The product principle

調頻連續波雷達物位計的通用原理為雷達在罐頂發射電磁波，電磁波碰到介質反射后被雷達接收，接收信號與發射信號之間的頻率差 δ f 與介質表面的距離 R 成一定比例關系： R= C （速度） *δ f （頻率差） /2/ K （ 調頻斜率）。因為光速 C和調頻斜率 K 已知，因此估算出頻率差 δ f ， 便可得到雷達安裝位置料面的距離 R ，再通過已知的罐體總高，減去雷達到料面的空間距離（簡稱空高），得出料位的高度。

防護等級 Protection grade

本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未使用的電氣接口用盲堵堵緊，見③

產品規格 Product specificatioN

測量介質：固體
測量范圍：  0.1m~30m /0.3 ~150m
過程連接： 法蘭≥DN80
過程溫度：   -40～110℃/-40～ 200℃
過程壓力： -0.1～0.3 MPa
精       度： ±5mm
防護等級：IP67
中心頻率：80GHz
電源：兩線制(DC24V)/ 四線制(AC220V)/六線制(DC12V~24V)
外殼：鋁/塑料/不銹鋼
信號輸出：二線制4...20mA/HART協議/四線制4...20mA /RS485 Modbus

外觀尺寸 Appearance of size

技術參數 Technical parameters

儀表線性 Instrument linearity

安裝要求 Installation requirements

儀表在安裝時避免安裝在入料口的上方，盡量避開各種影響信號的物體，如攪拌槳等

● 在極端復雜的工況下，以雷達安裝點為中心，半徑20cm的區域內沒有任何障礙物，儀表即可正常工作。

有不能安裝在入料口上方，儀表下方不能有障礙物

在極端復雜的工況下，以雷達安裝點為中心，半徑20cm的區域內沒有任何障礙物，儀表即可正常工作。
