雷達物位計說明書

雷達物位計是20世紀60年代中期國外開始生產使用的一種新技術產品。它是一種采用微波測量技術的非接觸式液位測量儀表。 在初期，它主要用于海船油槽液位測量。它克服了以前使用機械式接觸型液位儀表的諸多缺點，比如清洗的困難和維修的不便等。 隨后，雷達物位計被用于在岸上儲罐液位的測量以及煉油裝置中液位的測量。隨著石油化工行業的不斷發展，雷達物位計的應用范圍日益廣泛，特別是 高精度 的特點得到了國際計量機構的認證，滿足貿易交接的物料計量要求。

雷達液位計是利用超高頻電磁波經天線向被測容器的液面發射，當電磁波到達液面后反射回來，被同一天線接收并檢測出發射波及回波的時差，從而計算出液面高度。采用發射--反射--接收 的工作模式，雷達液位計的天線發射出電磁波，這些波經被測對象表面反射后，再被天線接收，電磁波從發射到接收的時間與到液面的距離成正比，關系式如下：

D=CT/2

式中 D——雷達液位計到液面的距離

C——光速

T——電磁波運行時間

雷達液位計記錄脈沖波經歷的時間，而電磁波的傳輸速度為常數，則可算出液面到雷達天線的距離，從而知道液面的液位。

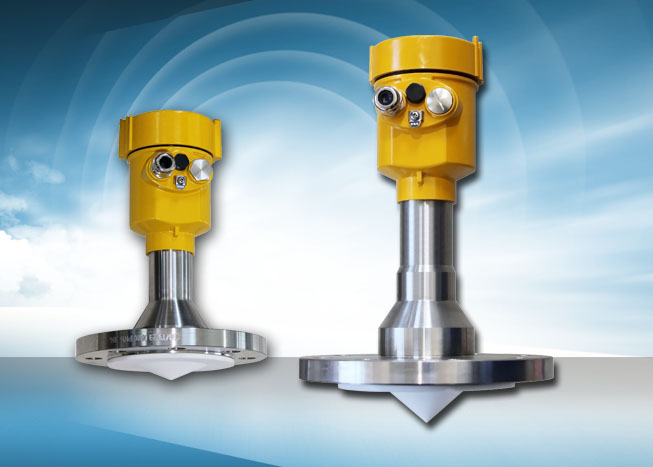

1、 雷達物位計主要由 電子控制單元和天線構成，無可動部件 ，不存在機械磨損，與機械部件的液位測量儀表相比使用壽命較長。真正 免維護 。

2、雷達物位計能用于大部分液位的液位測量，其發出的微波能穿過真空，不需要傳輸媒介，受大氣、蒸汽、罐內揮發霧的影響小 。

3、采用非接觸式測量，不受罐內液位密度、濃度等物理特性影響 。測量范圍大、抗腐蝕能力強。

4、安裝方便、故障率低、維護容易、精度高、可靠性高 等優點。

5、采用數字與模擬兩種輸出方式 ，可以單臺或多臺按總線式配置，能方便地與上位監控計算機相連接。

6、儀表輻射率低 ，對周圍環境及人員基本上沒有傷害。

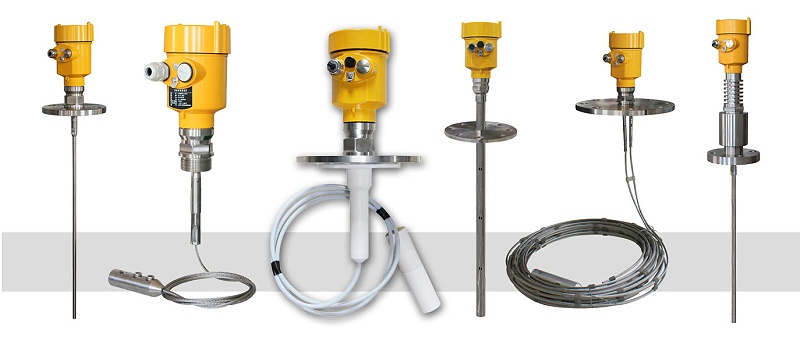

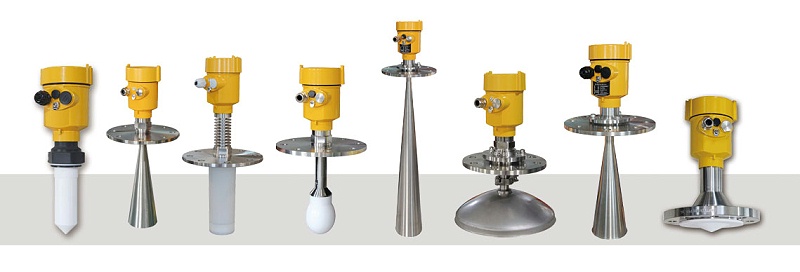

雷達物位計的種類繁多，選型時一首先要考慮被測介質的溫度、壓力、密度、粘度及腐蝕性 等特性對其使用性能的影響。因此，在選型時一要針對介質在特定工況下的特性來選取適宜的天線和表頭。對于體積較小、形狀復雜的罐體或需測量多種液體分界面的應用場合，推薦采用導波纜天線雷達物位計；對測量環境較復雜的罐體，如介質易揮發、腐蝕及高壓和高溫等，推薦使用非接觸天線雷達物位計；由于液位計與介質不接觸，就能避免由于介質的物理和化學性質影響其計量精度或?qū)σ何挥?jì)本身的損傷。

依據介質測量的目的選擇不同測量精度的雷達物位計。如果僅用于內部成本核算，精度要求不需要太高；如果用于貿易交接，就必須選擇高精度的雷達物位計。為節約投資，在計量精度滿足需求的前提下可選用性價比高的產品。由于雷達物位計的精度、日常維護和使用壽命直接影響企業的生產效率和經濟效益，所以過硬的質量和滿意的售后服務對用戶來說至關重要。

選型原則主要從以下幾方面考慮，具體遵循相應的儀表選型規范:

1、儀表性能；

2、介質特性；

3、安裝條件；

4、環境條件；

5、經濟因素。

雷達物位計適合應用于安裝使用方便、工作環境惡劣、一般機械儀表難以適用、精度要求高的場所的結論。其適用范圍包括以下場合：

1、雷達物位計可用于易燃、易爆、強腐蝕性 等介質的液位測量，特別適用于大型立罐和球罐等測量。

2、雷達物位計適用于從真空到幾兆帕的壓力，從零下到200℃的過程溫度到采用高溫天線時可達400℃ 。

3、儀表的精度分為工業測量級和計量級精度，可滿足不同測量要求和計量的要求 。

4、采用不同的安裝方式來滿足球罐、拱頂罐、內浮頂罐和外浮頂罐 的測量要求。

慧博新銳專業生產雷達物位計，以上是雷達液位計的基礎知識分享，謝謝！
