燒堿儲罐物位監測解決方案HBRD雷達物位計

在化工、石油、造紙等工業領域，燒堿(氫氧化鈉)作為一種基礎化工原料，其儲存過程中的物位監測至關重要。燒堿具有強腐蝕性、易結晶、高粘度等特性，傳統物位測量方式如浮球、電容式等常因介質特性導致測量失效或設備損壞。針對這一難題，**26GHz高頻雷達物位計HBRD系列**憑借其非接觸式測量、抗腐蝕設計及高精度性能，成為燒堿 儲罐物位監測的理想解決方案。以下從技術原理、產品優勢、應用案例及選型建議等方面展開分析。

一、燒堿儲罐物位監測的挑戰

燒堿儲存環境對測量儀表提出嚴苛要求：

1. **強腐蝕性**：燒堿溶液(尤其是高溫高濃度)會腐蝕金屬部件，導致傳統機械儀表壽命縮短。

2. **結晶與掛料**：低溫環境下燒堿易在罐壁或探頭表面結晶，干擾接觸式儀表的信號檢測。

3. **介電常數波動**：燒堿溶液的介電常數隨濃度變化，影響電容式等儀表的測量穩定性。

4. **安全需求**：密閉儲罐需避免開孔或頻繁維護，以減少泄漏風險。

傳統解決方案如超聲波物位計易受蒸汽干擾，導波雷達則可能因結晶導致信號衰減。而**HBRD雷達物位計**通過高頻微波技術克服了上述痛點。

---

二、HBRD雷達物位計的技術原理與核心優勢

1. 26GHz高頻微波技術

HBRD系列采用26GHz高頻雷達波(K波段)，波長僅11.5mm，具有以下特性：

- **波束角小(3°~5°)**：聚焦性強，可避開罐內障礙物(如攪拌器、加熱管)，減少虛假回波干擾。

- **高靈敏度**：即使低介電常數介質(如稀釋燒堿溶液)也能穩定反射信號。

- **穿透能力**：可穿透結晶層或泡沫，直接測量真實液位。

2. 抗腐蝕與密封設計

- **材質優化**：天線采用PTFE或PP材質密封，法蘭接口為316L不銹鋼襯PTFE，耐受pH14的強堿腐蝕。

- **無機械部件**：非接觸式測量避免結晶掛料導致的機械卡阻。

- **IP68防護等級**：適用于高溫高濕或戶外惡劣環境。

3. 智能信號處理算法

- **回波追蹤技術**：自動識別有效回波，過濾罐壁結晶或攪拌器產生的干擾信號。

- **自適應校準**：根據介質狀態(如濃度變化)動態調整參數，確保長期穩定性。

---

三、典型應用場景與實測案例

1. 50%濃度燒堿儲罐監測(某化工廠項目)

- **問題**：原導波雷達因結晶導致信號丟失，每月需人工清洗。

- **解決方案**：安裝HBRD雷達物位計，天線傾斜15°避開結晶堆積區。

- **效果**：連續運行18個月無故障，測量誤差±2mm，年維護成本降低80%。

2. 高溫燒堿蒸發器(造紙行業)

- **挑戰**：溫度90℃、蒸汽彌漫，超聲波儀表誤報率高。

- **改進方案**：選用帶氮氣吹掃功能的HBRD型號，抑制蒸汽干擾。

- **數據對比**：與原設備相比，穩定性提升至99.9%。

---

四、選型與安裝關鍵要點

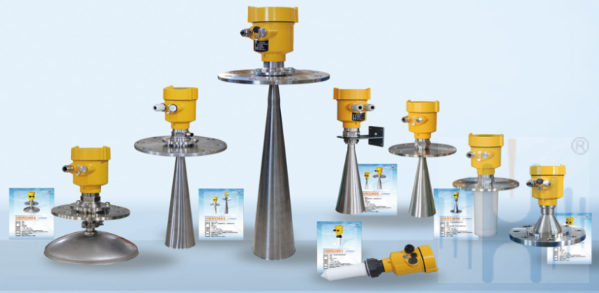

1. **天線類型選擇**：

- 錐形天線：適用于結晶嚴重的工況，易清潔。

- 拋物面天線：用于遠距離(30m以上)大型儲罐。

2. **安裝位置**：

- 避開進料口或攪拌區，建議距罐壁≥500mm。

- 傾斜安裝可減少頂部結晶影響。

3. **參數配置**：

- 介電常數設為50~80(根據濃度調整)。

- 啟用“虛假回波抑制”功能，屏蔽固定干擾物。

---

五、行業對比與未來趨勢

與傳統技術相比，HBRD雷達物位計的**生命周期成本**更低：

| 指標 | 導波雷達 | 超聲波 | HBRD雷達 |

|---------------|---------------|--------------|--------------|

| 維護頻率 | 高(需清洗) | 中(受蒸汽影響)| 低(免維護) |

| 測量精度 | ±5mm | ±10mm | ±2mm |

| 適用濃度范圍 | 20%~50% | 全濃度 | 全濃度 |

未來，隨著**AI驅動的預測性維護**和**無線傳輸技術**的集成，雷達物位計將進一步提升燒堿儲罐的智能化管理水平。

---

? 結語

HBRD雷達物位計通過高頻微波技術與抗腐蝕設計的結合，有效解決了燒堿儲罐監測中的腐蝕、結晶、蒸汽干擾等難題。其高可靠性、低維護特性尤其適合現代化工企業的自動化升級需求。用戶選型時需結合儲罐尺寸、介質狀態及安全標準，選擇適配型號，并規范安裝以發揮最佳性能。
