球罐液位測量及通用行業：精準監測的關鍵技術與應用

球罐液位測量及通用行業：精準監測的關鍵技術與應用

在石油化工、能源存儲及精細化工等核心工業領域，球罐作為重要的壓力容器，其液位監測的精準性、安全性及可靠性直接關乎生產安全、資源優化與環境保護。隨著工業自動化水平的提升，球罐液位測量技術正經歷從傳統機械式向智能非接觸式的深刻變革。本文將深入探討球罐液位測量的核心需求、主流技術方案，并聚焦HBRD雷達液位計在通用行業的創新應用。

一、球罐液位測量的核心挑戰與需求

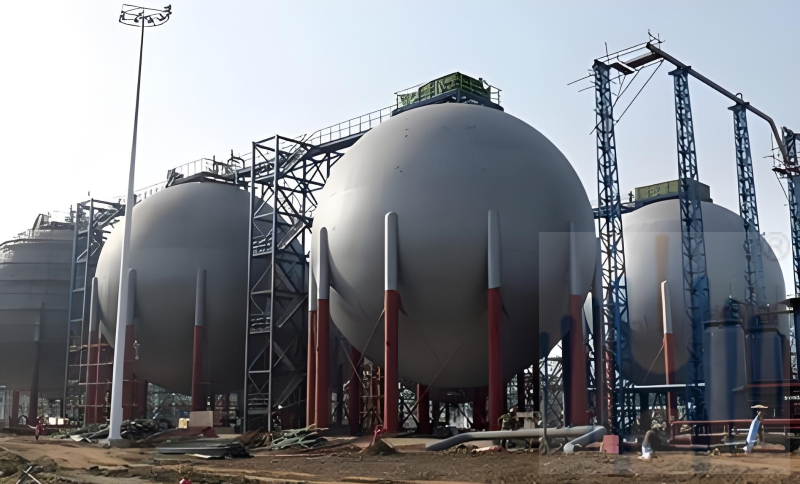

球罐通常用于存儲液化石油氣(LPG)、乙烯、丙烯等易燃易爆或腐蝕性介質，其液位監測面臨三大核心挑戰：

安全風險?：介質易燃易爆特性要求設備具備最高等級的防爆設計，避免因測量過程產生火花引發事故。

測量精度?：貿易結算、庫存管理及工藝控制對液位數據的準確性要求極高，誤差需控制在毫米級。

環境適應性?：球罐常處于戶外或極端工況(如高溫、高壓、強腐蝕)，設備需具備長期穩定性。

根據行業規范，球罐液位監測需配置兩套獨立測量系統：一套用于工藝控制與報警，另一套用于安全聯鎖，確保冗余保障。

二、主流液位測量技術對比與選型

1. 伺服液位計：高精度測量的標桿

伺服液位計通過浮子與鋼絲繩的平衡機制實現液位追蹤，其核心優勢在于：

毫米級精度?：測量誤差可控制在±1mm以內，重復性達±0.1mm，適用于貿易結算場景。

多功能集成?：可同步測量液位、界面、密度及罐底沉積物，減少設備冗余。

聯鎖功能?：專用于安全聯鎖系統，確保在液位異常時觸發緊急停機。

然而，伺服液位計對介質粘度敏感，高粘度液體可能導致浮子卡澀，且維護成本較高。

2. 雷達液位計：非接觸測量的革新者

雷達液位計采用微波脈沖反射原理，通過計算信號往返時間確定液位高度。其技術優勢包括：

非接觸測量?：避免與介質直接接觸，消除腐蝕、粘附等風險。

強抗干擾能力?：高頻微波(如26GHz或80GHz)可穿透蒸汽、粉塵，波束角小，聚焦液面。

全工況適配?：通過防爆設計(Ex dⅡCT6)、耐高溫天線及防腐涂層，適應極端環境。

HBRD雷達液位計作為行業代表，通過“柴油蒸汽自適應濾波算法”優化信號處理，在易燃易爆場景中實現±1mm精度，成為球罐液位測量的優選方案。

3. 其他技術：磁致伸縮與靜壓式液位計

磁致伸縮液位計?：基于磁致伸縮效應，精度適中，但易受介質磁性影響。

靜壓式液位計?：通過壓力差計算液位，適用于常壓儲罐，但精度受密度變化制約。

三、HBRD雷達液位計在通用行業的創新應用

1. 技術原理與核心優勢

HBRD雷達液位計采用高頻微波脈沖反射技術，其創新設計包括：

防爆結構?：隔爆外殼與本安電路雙重防護，確保在1區、2區危險環境安全運行。

抗干擾算法?：通過信號幅值與頻率分析，有效區分液面回波與蒸汽、雜質干擾。

耐候設計?：全密閉不銹鋼外殼與防腐涂層，適應戶外風雨、溫差變化。

2. 典型應用場景

石油化工?：在乙烯、丙烯球罐中，HBRD雷達液位計通過Modbus協議與DCS系統集成，實現液位實時監控與報警。

能源存儲?：LPG儲罐采用HBRD雷達液位計，結合伺服液位計組成冗余系統，提升安全等級。

精細化工?：在腐蝕性介質(如酸堿溶液)儲罐中，PTFE材質天線確保長期穩定性。

3. 實際案例與效益

某石化企業在其苯類溶劑儲罐中部署HBRD雷達液位計后，液位測量誤差從±5cm降至±2mm，庫存管理精度顯著提升。同時，非接觸測量減少了設備維護頻率，年維護成本降低30%。

四、行業趨勢與未來展望

隨著工業4.0與物聯網技術的深度融合，球罐液位測量正向智能化、網絡化方向發展：

數字孿生技術?：通過實時數據構建虛擬模型，優化儲罐運營策略。

預測性維護?：基于設備狀態數據，提前預警潛在故障，減少停機時間。

邊緣計算?：在設備端實現數據預處理，提升響應速度與系統可靠性。

結語

球罐液位測量是工業安全與效率的基石，而HBRD雷達液位計以其非接觸、高精度、強抗干擾的特性，正成為通用行業的主導方案。未來，隨著技術迭代與場景深化，智能液位監測系統將進一步推動工業生產的精細化與智能化。
