雷達液位計應用場景及選型參數（下篇）——關鍵選型參數指南

雷達液位計應用場景及選型參數（下篇）——關鍵選型參數指南

在上篇內容中，我們詳細解析了雷達液位計在石油化工、市政水務、食品制藥等六大核心行業的應用場景，明確了雷達液位計憑借工況適配性強、測量精準等優勢，成為各行業液位監測的核心設備。而雷達液位計的選型科學性，直接決定測量精度、設備使用壽命與運維成本，核心原則是 “貼合應用場景、匹配工況需求 ”。本文作為下篇，將重點拆解雷達液位計的關鍵選型參數，從技術性能、工況適配、安裝功能三大維度，為企業選型提供全面、可落地的指南。

一、雷達液位計關鍵選型參數

雷達液位計的選型核心是“工況匹配 ”，需結合被測介質特性、測量環境、安裝條件等，精準匹配各項參數，才能充分發揮雷達液位計的測量優勢，避免因參數不符導致的測量誤差、設備損壞或運維成本增加。以下是雷達液位計的六大核心選型參數，涵蓋技術性能、工況適配、安裝功能三大維度，是選型過程中必須重點關注的要點。

（一）核心技術參數：決定測量本質性能

1. 頻率選擇

頻率是雷達液位計的核心技術參數，直接影響測量精度、穿透性和抗干擾能力，目前主流雷達液位計分三大頻段，適配不同場景：低頻（6GHz）穿透性強，能耗低，結構簡單，適用于多粉塵、高泡沫、介質渾濁的場景，如礦山灰庫、污水處理池；高頻（26GHz）波束角小（約 8°），測量精度高，適用于清潔液體、常規儲罐，如自來水廠、成品油儲罐；超高頻（ 80GHz）屬于調頻連續波雷達，分辨率達毫米級，波束角≤3° ，抗干擾性極強，適用于高精度、高挑戰場景，如攪拌反應釜、窄口儲罐、低介電介質存儲。選型時需根據介質潔凈度、是否有粉塵泡沫，結合測量精度需求，選擇對應頻段的雷達液位計。

2. 介電常數適配

介電常數（εr）是介質反射雷達波能力的核心指標，直接影響雷達液位計的測量穩定性，不同介質的介電常數差異顯著，選型時需精準匹配：高介電常數（εr>10），如清水、酸堿溶液，反射回波強，可選用常規脈沖雷達液位計，天線類型靈活選擇；中低介電常數（ 2<εr≤10），如原油、柴油，回波信號較弱，需選用高靈敏度雷達液位計，搭配拋物面天線增強信號反射；超低介電常數（εr≤2），如液氨、液氮，回波信號極弱，常規雷達液位計無法穩定測量，建議選擇導波雷達液位計（纜式 / 桿式），通過金屬探桿傳導微波信號，提升測量穩定性。

3. 量程與精度

量程需覆蓋被測容器的實際液位范圍，并預留20%的余量，避免因液位波動超出量程導致測量失效，常規雷達液位計的量程為0.3-30m，大型儲罐、污水池等場景可選用量程達0-50m 甚至更遠的型號，超高度儲罐可選擇分段式雷達液位計。精度指標分為絕對誤差（如±1mm）和相對誤差（如±0.1% FS），選型時需結合應用場景需求：貿易結算場景，如成品油儲罐，需選擇精度 ≥0.5級、絕對誤差≤±1mm的雷達液位計；普通過程控制場景，如污水處理池，可放寬至1級精度，絕對誤差 ≤±3mm。同時需關注雷達液位計的盲區參數（天線近端無法測量的區域，通常5-20cm），確保容器最低液位高于盲區，避免出現測量死角。

（二）工況適配參數：保障復雜環境穩定運行

1. 溫度與壓力適配

雷達液位計的耐溫、耐壓性能需與實際工況完全匹配，否則會導致天線密封損壞、信號衰減，甚至設備報廢。常規雷達液位計的耐溫范圍為-40℃~250℃，耐壓范圍為0-400bar；高溫工況（如鍋爐汽包、高溫反應釜，溫度 >300℃），需選用帶散熱片、冷卻夾套的高溫型雷達液位計，搭配耐高溫天線（碳化硅材質）；高壓工況（如高壓反應釜、LNG儲罐），需確認雷達液位計的耐壓等級與容器額定壓力匹配，并選擇密封等級達 IP68 的型號，避免高壓介質泄漏損壞設備；超低溫工況（如液氮存儲，溫度<-40℃），需選用定制化超低溫雷達液位計，確保測量穩定。

2. 防爆與防護等級

防爆等級適用于易燃易爆場景，如石油化工、危廢處置，需選擇符合GB 3836標準的雷達液位計，常見防爆等級為Ex d IIC T6，可適配大多數易燃易爆氣體環境；粉塵環境，如礦山灰庫、粉料倉儲，需選擇 IP66/IP67防護等級的雷達液位計，搭配防塵罩，避免粉塵附著天線影響測量；強腐蝕場景，如酸堿儲罐、垃圾滲濾液處理，需選用防腐型雷達液位計，天線材質選用PTFE、哈氏合金等耐腐蝕材料，外殼選用 316L 不銹鋼或玻璃鋼，防止介質腐蝕設備。

3. 天線類型與材質

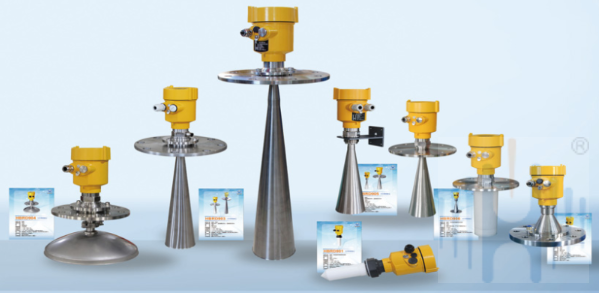

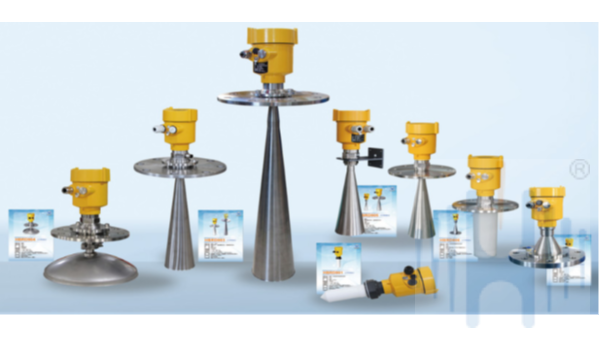

天線是雷達液位計發射和接收微波信號的核心部件，其類型與材質直接影響測量效果和設備壽命，需結合介質特性和安裝場景選擇：喇叭天線波束角適中，適配大口徑管道、常規儲罐，材質多為316L不銹鋼，適用于清潔、無腐蝕介質；平面天線（微帶天線）體積小，適配緊湊空間、狹小容器，PTFE 覆膜材質可防粘附、耐腐蝕，適用于粘稠、易掛壁介質；拋物面天線波束角極窄（≤5°），信號聚焦性強，適用于遠距離、高精度測量，如大型儲罐；導波天線（纜式/桿式），適用于低介電介質、湍流場景，材質需根據介質腐蝕性選擇，避免探桿腐蝕損壞。

（三）安裝與功能適配參數：匹配系統集成與實操需求

1. 安裝方式

雷達液位計的安裝方式分為頂裝式、側裝式、導波管式，需結合容器類型、安裝空間選擇：頂裝式適配地上敞口或密閉儲罐，安裝在儲罐頂部中心位置，避開進料口、攪拌槳、扶梯等障礙物，避免多重回波干擾，是最常用的安裝方式；側裝式適配地下儲罐、高壓儲罐，安裝在容器側面，可避免頂部安裝空間不足的問題，需注意安裝高度避開盲區；導波管式適配湍流、強攪拌、多障礙物的場景，通過導波管固定微波傳播路徑，減少干擾，提升測量穩定性。安裝時需確保雷達液位計垂直安裝，傾斜度<1° ，避免微波反射異常。

2. 輸出信號與通信協議

輸出信號與通信協議需匹配現場控制系統，確保數據實時傳輸與遠程監控：模擬信號（主流4-20mA+HART協議），適配傳統控制系統，可實現液位信號的連續傳輸與現場調試；數字信號（Modbus RTU/TCP、 Profibus PA等工業總線），適配智能化工廠，支持多設備聯動與集中監控；無線傳輸（LoRa、4G 模塊），適配偏遠場景、無人值守區域，如戶外尾礦庫、江河防汛監測，無需布線，可實現數據實時上傳云平臺，降低運維成本。

3. 特殊功能配置

根據具體場景需求，選擇對應的特殊功能，提升測量穩定性與運維便捷性：泡沫抑制功能，適用于多泡沫場景（如發酵罐、污水處理池），可過濾泡沫回波，避免測量失真；自清潔、反沖洗功能，適用于易結晶、易掛壁介質（如礦產冶煉、化工反應釜），減少天線清潔頻次，降低運維成本；藍牙遠程調試功能，可通過手機小程序實現雷達液位計的參數設置與故障排查，無需現場拆解設備；雙界面測量功能，適用于分層介質（如油/水界面），可同時測量兩層介質的液位高度，滿足特殊場景需求。

二、總結

雷達液位計的選型與應用場景密不可分，上篇所述的六大行業應用場景，決定了選型時的核心需求導向—— 石油化工側重防爆防腐，市政水務側重抗干擾，食品制藥側重衛生合規，電力能源側重耐溫耐壓。而本文解析的三大維度、六大核心選型參數，是實現“ 工況匹配”的關鍵，唯有結合應用場景，精準匹配頻率、介電常數、量程精度、防爆防護等參數，才能最大化發揮雷達液位計非接觸式測量、精準度高、抗干擾性強、使用壽命長的核心優勢。
