雷達液位計的工作原理及種類

1 雷達液位計的工作原理

能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。
   　　電磁波在空氣中是以光速傳播的, 雷達液位計距離物料表面的距離可用下式表示：
   　　D =（1/2）*CT
 式中: D ———雷達液位計距離物料表面的距離;
   　　C ———光速
   　　T ———脈沖時間。

則液位為：
   　　L = E - D
  式中:L ———液位;
   　　E ———罐的總高;
   　　D ———空高。
   　　即使在存在虛假反射的時候，新的微處理技術和獨一無二的ECHOFOX- 軟件也可以準確地分析出物位回波。通過輸入容器尺寸，可以將上空距離值轉換成與物位成正比的信號。儀表可以空倉調試。

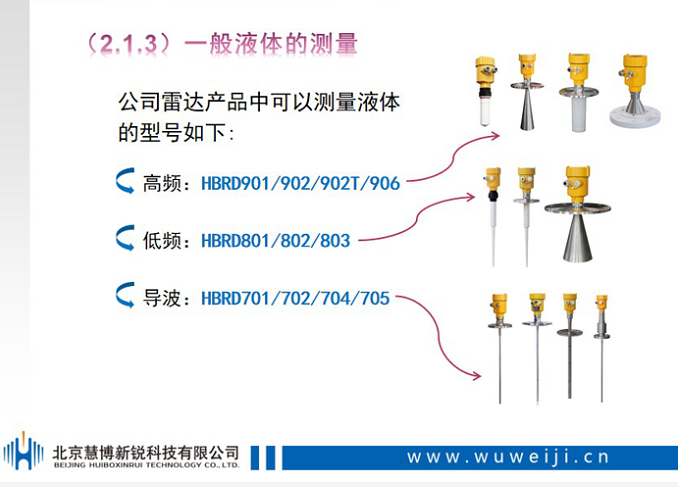

2 雷達液位計的種類

（1）高頻雷達液位計

     ◆ 受高頻雷達發射結構影響，高頻雷達傳感器發射尖更容易形成凝結短路，所以針對高頻雷達凝結的現象公司推出各種抗凝結天線(HBRD902T、HBRD906)。

     ◆對于 HBRD901雷達，抗輕微凝結，適用于按照法蘭小(最小DN50)量程10m之內，罐內酸氣或者蒸汽小，有腐蝕性的環境。 HBRD901棒式雷達天線有100mm和200mm兩種，當接管稍長時不會嚴重影響測量，會增加一-些盲區。 當罐內溫度較高，酸氣或者蒸汽較大的時候不合適用HBRD901雷達，HBRD901雷達盲區- - -般小于0.3m，只能測量常壓的環境，不能加高溫散熱片。

     ◆接管過長的工況，喇叭天線的雷達可選擇加長型天線測量。高頻雷達如接管過長，可通過加長傳感器測量。

     ◆HBRD902雷達適用于大部分工況， 盲區小，發射角小，適合在導波管內使用;但當現場有大蒸汽(會產生凝結)，強腐蝕時不推薦使用。

     ◆HBRD902T雷達， 是對HBRD902雷達的補充，是在902雷達的天線_上加裝了防腐翻邊護套，材質分為PVDF和PFA，跟現場溫度及腐蝕強弱來選著護套，PVDF護套適用于常壓環境，PFA護套最高耐壓1.6MPA。

     ◆HBRD906雷達盲區較小， 最小盲區為0.1m，HBRD906雷達天線為微錐形天線，安裝時天線不用伸出接管，接管長度跟接管直徑有關，DN80接管最長不能超過200mm。

     ◆HBRD906雷達適合于有蒸汽有腐蝕的小型儲罐，因天線不伸出接管，防介質飛濺效果比較好，同時盲區更小，所以特別適用于帶攪拌的小型儲罐(測量高度5m以下)。

（2)導波雷達

     ◆導波雷達測量液體的4款產品HBRD701/702/704/705,都有特殊的應用點，也有應用的局限性。

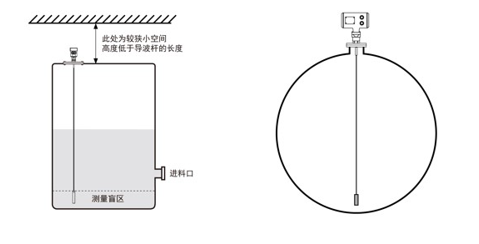

     ◆對于HBRD701雷達，桿式適用于測量輕微腐蝕性、量程小的罐子、或者安裝法蘭比較小的罐子;纜式因為重錘為測量盲區，所以下盲區比桿式大，小量程不推薦選纜式(沒有安裝空間的只能選纜式)對于介電常數較低，且量程較大的儲罐，推薦選A型導波雷達，例如液化氣球罐測量。

       ◆對于HBRD702雷達，暫時公司的工藝為套四氟或套PFA,PFA采取焊接工藝(配圖)只能用于桿式可以耐一定壓力，纜式套四氟的702雷達工藝為四氟膠密封，所以不能耐壓。

       ◆對于HBRD704雷達，同軸管外徑為25mm，同軸導波雷達最適用的環境是量程較小罐子，通過同軸管，可以做到無盲區測量。通過對同軸雷達在攪拌罐子內使用情況的反饋，攪拌罐直接裝同軸雷達，會有很大的幾率折斷，所以公司不推薦直接安裝在攪拌罐，可以選擇HBRD701雷達加裝DN50以上的導波管測量。

       ◆對于HBRD705雷達，是陶瓷密封天線，是針對高溫高壓環境下測量液體使用的，因為高溫高壓環境下罐內會產生氣相，雷達測量精度需要補償，暫因未總結出補償規律，不推薦在高溫加高壓環境下使用，單獨的高溫(溫度400°C以內)或者高壓(10mpa)使用效果可以保證。
