雷達物位計在攪拌罐中的應用

在現代工業生產中，攪拌罐扮演著至關重要的角色，廣泛應用于涂料、醫藥、建材、化工、顏料、樹脂、食品、科研等眾多領域。而雷達物位計作為一種先進的非接觸式測量儀表，憑借其獨特的優勢，在攪拌罐的物位測量中發揮著不可或缺的作用。

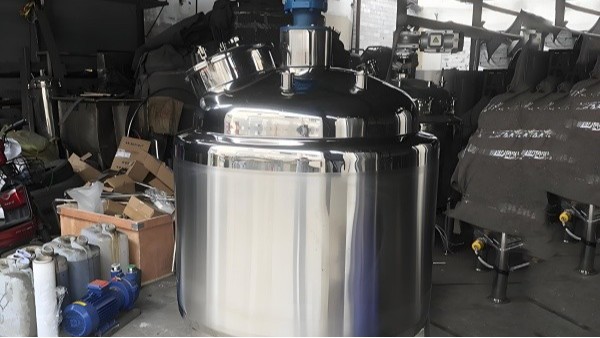

攪拌罐通常由罐體、攪拌器、軸封裝置、傳動裝置等部分組成。罐體用于存放物料，攪拌器則通過傳動裝置驅動，使物料在罐內充分混合。這種復雜的結構使得傳統的接觸式物位測量方法容易受到干擾，影響測量精度。攪拌罐內的物料特性各異，如粘度、密度、溫度等，且在攪拌過程中還可能出現泡沫、漩渦等現象。例如在制藥行業中的還原劑配置罐，罐內介質為氯化鈉和縮醛等混合物，操作溫度高達110攝氏度左右，同時還存在錨式攪拌，這些因素都給物位測量帶來了極大的挑戰。準確測量攪拌罐內的物位對于生產過程的控制、物料的管理以及安全生產都具有重要意義。物位信息可以反映出物料的剩余量，以便及時進行加料或出料操作;同時，在一些化學反應中，物位的變化還可能影響到反應的進行程度和產品質量。

（圖源網絡）

雷達物位計利用微波脈沖的測量方法，通過天線向被測介質發射微波脈沖信號，當信號遇到介質表面時會被反射回來，雷達物位計接收反射信號并記錄其運行時間。根據發射信號與接收信號之間的時間差，結合微波的傳播速度(光速)，即可計算出介質表面到雷達的距離，從而得到物位值。雷達物位計無需與被測介質直接接觸，避免了因接觸而產生的磨損、腐蝕等問題，尤其適用于攪拌罐內具有腐蝕性、高粘度或衛生要求高的物料測量，如食品、醫藥等行業的物料。能夠提供較為精確的物位測量結果，測量誤差一般在毫米級別，有助于實現對生產過程的精確控制，提高產品質量的穩定性?？稍诜蹓m、溫度、壓力變化大，有惰性氣體及蒸汽存在的惡劣環境下正常工作，不受介質比重、介電常數變化等因素的影響，適用范圍廣泛。相比其他復雜的測量設備，雷達物位計的結構相對簡單，無需頻繁維護，降低了企業的維護成本和工作量。

山東某制藥廠的還原劑配置罐內，介質為氯化鈉和縮醛等混合物，操作溫度約110攝氏度，罐內有錨式攪拌。由于罐內存在攪拌器和蒸汽，之前采用的雙法蘭差壓液位計受溫度、介質密度變化的影響，測量精度不理想。后來該制藥廠采用了雷達物位計，其波束角小，可以避開攪拌扇葉;能量集中，穿透能力強，能夠穿透泡沫測量。儀表的信號非常穩定，成功地解決了這一惡劣工況下的物位測量難題。在石油化工生產中，常常需要對各種儲罐和反應釜內的物料進行物位測量。例如，在某煉油廠的原油儲罐中，原油具有較高的粘度和腐蝕性，且儲罐內存在著一定的蒸汽和泡沫。使用雷達物位計可以有效地克服這些不利因素，準確地測量原油的物位，為生產的調度和管理提供了可靠的數據支持。在食品加工過程中，如食用油的生產、飲料的配制等，都需要對攪拌罐內的物料進行精確的物位測量。雷達物位計的非接觸式測量方式符合食品行業的衛生標準，不會對物料造成污染，同時也能夠保證測量的準確性和可靠性，確保了食品的質量和安全。
