雷達料位計全面介紹

雷達料位計全面介紹

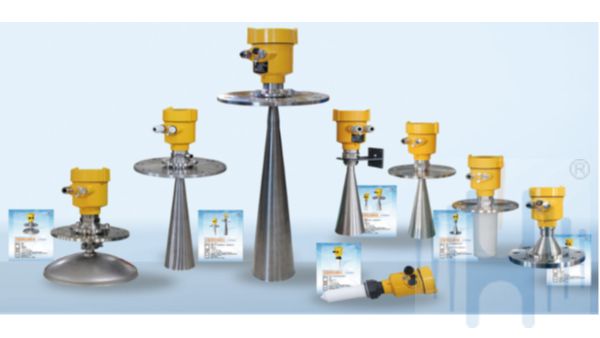

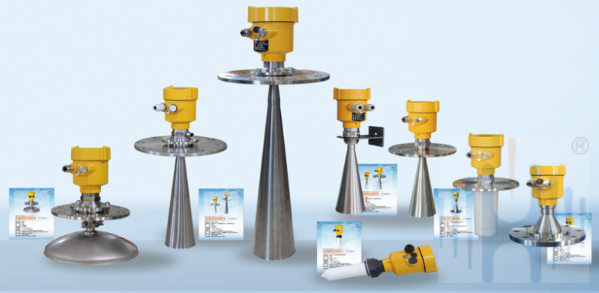

一、雷達料位計是什么？

雷達料位計是一種基于微波反射原理，用于連續或間斷測量工業場景中固體物料（如粉末、顆粒、塊狀物料等）料位高度的工業自動化測量儀表。它通過天線向被測物料表面發射高頻微波脈沖，微波脈沖遇到物料表面后反射，儀表接收反射信號并計算發射與接收的時間差（或頻率差），進而換算出物料的實際料位高度。

作為雷達物位計的重要細分類型，雷達料位計專門針對固體物料的特性進行了技術優化，能夠適應固體物料堆積角度、粉塵環境、介質介電常數差異等復雜工況，廣泛應用于工業生產的料倉、儲罐、料堆等物料存儲與輸送環節，為生產過程的監控、控制和管理提供精準的料位數據支持。

二、常見的同義名稱及說明

在工業領域，雷達料位計因應用場景、技術側重點不同，存在多種同義名稱，核心功能均為固體物料料位測量，僅表述角度略有差異，常見名稱及說明如下：

?  雷達料位儀：“儀” 與“計”語義相近，均指代測量儀器，該名稱在國內工業現場應用中較為普遍，尤其在電力、冶金行業使用頻率較高。

?  微波料位計：突出儀表的核心測量介質為“微波 ”，強調技術原理，適用于對測量技術原理有明確指向的場景，如技術文檔、學術交流等。

?  固體雷達物位計：明確區分測量對象為“固體 ”，與測量液體的“液體雷達物位計”形成對應，便于在多介質測量場景中快速區分。

?  雷達料位傳感器：更側重儀表的“傳感 ”核心功能，即采集料位信號并轉化為電信號，常被用于自動化控制系統的組件描述中。

?  高頻雷達料位計：因多數固體料位測量場景需高頻微波（如26GHz、80GHz ）實現精準測量，該名稱突出“高頻”技術特性，是行業內對主流固體雷達料位計的常用簡稱。

三、雷達料位計的工作原理

雷達料位計的核心工作原理是利用微波的傳播特性（光速傳播、可反射），通過測量微波信號的傳播時間或頻率變化，計算天線與物料表面的距離，進而得到料位高度。根據信號處理方式的不同，主流雷達料位計主要分為脈沖雷達和FMCW 雷達兩類，具體原理如下：

1. 脈沖雷達（Pulsed Radar）

脈沖雷達料位計的工作過程類似“回聲測距 ”，核心是通過測量微波脈沖的發射與接收時間差計算距離。具體流程為：

1.  儀表的射頻模塊產生周期性的短脈沖微波信號，通過天線向料倉內的物料表面定向發射；

2.  微波脈沖以光速（約3×10?m/s）在料倉內傳播，當遇到物料表面時，部分微波能量被反射形成回波信號；

3.  回波信號被天線接收后，傳輸至信號處理單元；

4.  信號處理單元計算微波脈沖從發射到接收的時間差（Δt），并根據公式 “距離（D）= 光速（ c ）× 時間差（Δt）/ 2” 計算出天線到物料表面的直線距離（除以 2是因為微波需往返傳播）；

5.  結合料倉的總高度（E），通過公式“ 料位（L）= 總高度（E ） - 天線到物料表面距離（D）”換算出實際的料位高度，并輸出標準信號（如 4-20mA 、HART）供后續控制系統使用。

脈沖雷達料位計的技術特點是結構相對簡單、成本適中，測量范圍較廣，適合大多數中低精度要求的固體料位測量場景，如原煤倉、水泥倉等。

2. FMCW雷達（Frequency Modulated Continuous Wave）

FMCW雷達即調頻連續波雷達，其核心是通過測量發射信號與回波信號的頻率差計算距離，而非時間差，具備更高的測量精度。具體流程為：

6.  射頻模塊產生連續的、頻率線性變化的微波信號（調頻信號），頻率隨時間呈周期性上升或下降，通過天線持續發射；

7.  發射的調頻信號傳播至物料表面后反射形成回波信號，由于微波傳播存在時間延遲，回波信號的頻率變化會滯后于發射信號；

8.  儀表內置的混頻器將發射信號與回波信號進行混合，產生差頻信號（即兩者的頻率差）；

9.  信號處理單元對差頻信號進行分析，差頻信號的頻率與天線到物料表面的距離成正比，根據預設的校準系數，可精準計算出天線到物料表面的距離；

10.  結合料倉總高度換算出料位高度，并輸出高精度的測量信號。

FMCW雷達料位計的技術特點是測量精度高（可達±1mm級）、抗干擾能力更強，能夠有效應對固體物料表面不平整、粉塵濃度高的復雜工況，適合對測量精度要求高的場景，如食品加工、精細化工的原料倉、成品倉等。

四、雷達料位計的核心優勢

相較于傳統的料位測量儀表（如超聲波料位計、浮球式料位計、射頻導納料位計等），雷達料位計憑借其獨特的技術原理，具備以下核心優勢：

1. 非接觸測量，安全衛生

雷達料位計通過微波信號實現非接觸式測量，儀表天線與被測物料不直接接觸。這一特性帶來兩大核心價值：一是避免了物料對儀表的腐蝕、磨損、粘附和堵塞，尤其適用于腐蝕性強（如化工原料）、高溫高粘度（如熔融物料）、易結塊（如面粉、煤粉）的固體物料測量；二是不會對物料造成污染，符合食品、制藥等行業的衛生級要求，無需擔心儀表與物料接觸引發的質量問題。

2. 抗干擾能力強

雷達料位計的微波信號具備極強的穿透能力和抗干擾性，能夠有效克服工業現場的多種復雜干擾因素：一是不受粉塵影響，微波可穿透高濃度粉塵環境（如礦山料倉、水泥熟料倉），不會因粉塵遮擋導致測量失效；二是不受溫度、壓力變化影響，儀表可在-40℃~400℃ 的寬溫度范圍和0~40MPa的高壓環境下穩定工作，適配高溫窯爐、高壓料倉等極端工況；三是不受物料介電常數、密度、濕度的影響，無論是低介電常數的塑料顆粒，還是高濕度的煤炭，均能實現精準測量。

3. 精度高，可靠性強

主流雷達料位計的測量精度可達±3mm~±15mm，其中 FMCW型雷達的精度更是高達±1mm，能夠滿足貿易結算、精細生產等高精度要求；儀表采用全密封設計，防護等級通?？蛇_IP67 及以上，部分防爆型號可滿足 ExiaIICT6等防爆等級，適用于易燃易爆等危險環境；此外，雷達料位計的使用壽命長，核心部件（如天線、射頻模塊）的故障率低，維護成本低，能夠保障長期穩定運行。

4. 安裝靈活，維護簡便

雷達料位計的安裝方式多樣，可采用頂部安裝、側面安裝等多種形式，適配不同結構的料倉（如圓形倉、方形倉、錐底倉等）；儀表體積小巧、重量輕，無需復雜的安裝支架，安裝工作量??；在維護方面，由于采用非接觸測量，無需拆卸儀表與物料接觸部件，僅需定期清潔天線表面的粉塵即可，維護流程簡單，無需專業的維護人員，極大降低了運維成本。

五、應用領域廣泛，適配多種工況

雷達料位計憑借其強大的環境適應性和測量性能，廣泛應用于多個工業領域的固體物料料位測量，適配多種復雜工況，具體應用場景如下：

?  電力行業：用于原煤倉、煤粉倉、粉煤灰倉、石灰石倉等料位測量，適配高溫、高粉塵的工況，保障鍋爐燃燒的穩定供料；

?  冶金行業：用于鐵礦石倉、焦炭倉、鋼渣倉、合金料倉等料位測量，能夠適應高溫、強振動、多粉塵的惡劣環境；

?  化工行業：用于塑料顆粒倉、樹脂倉、化工原料粉倉（如PVC粉、PE 粉）等料位測量，適配腐蝕性、易燃易爆的工況；

?  建材行業：用于水泥倉、熟料倉、石膏倉、砂石料倉等料位測量，克服高粉塵、物料流動性差的問題；

?  食品醫藥行業：用于面粉倉、淀粉倉、奶粉倉、藥品原料倉等料位測量，滿足衛生級要求，避免物料污染；

?  礦山行業：用于原煤堆、礦石堆、尾礦倉等料位測量，適配戶外、大風、高粉塵的露天或半露天工況；

?  倉儲物流行業：用于糧食倉（小麥、玉米、水稻）、飼料倉、化肥倉等料位測量，實現物料存儲量的精準監控。

六、與其他料位測量儀表的對比

為更清晰地凸顯雷達料位計的優勢，以下將其與工業領域常用的其他料位測量儀表（超聲波料位計、射頻導納料位計、浮球式料位計）從核心原理、優勢、劣勢、適配工況四個維度進行對比：

七、雷達料位計的未來趨勢

隨著工業自動化水平的提升和物聯網、人工智能技術的發展，雷達料位計正朝著高頻化、智能化、國產化、集成化的方向發展，未來趨勢主要體現在以下幾個方面：

?  高頻化技術普及：80GHz及以上超高頻雷達料位計將成為主流，其波束角更?。傻椭?/span>3° ）、盲區更小（低至0.05m），能夠適配小口徑料倉、窄空間料位測量，同時測量精度和抗干擾能力進一步提升；

?  智能化水平提升：融合人工智能（AI）和機器學習技術，實現回波信號的智能識別與過濾，自動適配不同物料特性和工況變化，無需人工校準；同時具備自診斷、自報警功能，實時監控儀表運行狀態，降低運維成本；

?  國產化替代加速：核心部件（如射頻芯片、天線、信號處理模塊）的國產化率將進一步提升，打破國外技術壟斷，降低儀表采購成本，同時國產儀表的性能和可靠性將逐步追趕國際先進水平；

?  物聯網與集成化：搭載無線通信模塊（如LoRa、NB-IoT 、5G），實現料位數據的遠程傳輸與云端監控，融入工業互聯網平臺；同時與料倉稱重系統、輸送設備控制系統集成，實現物料存儲、輸送的全流程自動化控制；

?  特殊工況適配優化：針對極端工況（如超高溫、超高壓、強輻射、深空料倉）的專用雷達料位計將不斷涌現，通過材料創新（如耐高溫陶瓷天線）和結構優化，拓展應用邊界。

結語

雷達料位計作為一種高精度、高可靠性、強環境適應性的料位測量儀表，已成為現代工業生產中固體物料料位測量的核心設備，在電力、冶金、化工、建材等多個領域發揮著不可或缺的作用。隨著技術的不斷創新與升級，雷達料位計將朝著更智能、更精準、更經濟的方向發展，進一步適配復雜工況需求，推動工業自動化水平的提升。在實際應用中，需根據物料特性、工況條件和精度要求，合理選擇雷達料位計的類型和型號，以充分發揮其測量優勢。
