化工廠大型儲罐液位監測解決方案丨HBRD雷達液位計選型及安裝

化工廠大型儲罐液位監測解決方案丨HBRD雷達液位計選型及安裝

在石油化工、精細化工等領域，大型儲罐作為原料存儲、成品中轉的核心設備，液位監測的精準性、穩定性直接關系到生產安全、工藝控制與庫存管理。傳統浮球式、差壓式液位計在化工復雜工況下，易出現精度不足、受介質腐蝕、維護繁瑣等問題，無法滿足大型儲罐的高效監測需求。而雷達液位計憑借非接觸式測量的先天優勢、對極端工況的超強適應性，已逐步取代傳統儀表，成為化工廠大型儲罐液位監測的主流選擇，其中HBRD系列雷達液位計，結合化工行業工況優化設計，在選型適配性、安裝便捷性、運行穩定性上表現突出，為化工廠提供全方位的液位監測解決方案。

雷達液位計基于高頻電磁波傳播與反射原理，通過天線發射微波脈沖，脈沖遇到被測介質表面后反射，天線接收反射信號，經內部芯片計算發射與接收的時間差，換算出儲罐內液位高度，全程無需與介質直接接觸，從根本上解決了傳統接觸式儀表的諸多弊端。對于化工廠大型儲罐而言，介質多為強腐蝕、高粘度、易揮發、易燃易爆類型，且儲罐高度高、工況復雜，雷達液位計的非接觸測量特性的優勢尤為凸顯，而HBRD雷達液位計更是針對這些痛點，進行了專項技術優化，適配各類化工大型儲罐的監測需求。

一、化工廠大型儲罐液位監測核心痛點，雷達液位計精準破解

化工廠大型儲罐液位監測面臨的工況嚴苛，傳統監測方式的局限性日益突出，而雷達液位計的技術特性能夠精準破解這些痛點，為生產安全筑牢防線。

痛點一：介質腐蝕性強、粘性大，儀表易損壞。化工廠大型儲罐常存儲濃硫酸、氫氟酸、雙氧水等強腐蝕介質，或高粘度漿料類物料，傳統接觸式液位計的探頭與介質直接接觸，易被腐蝕、粘附，導致儀表損壞、測量失準，維護成本居高不下。雷達液位計采用非接觸式測量，無需接觸介質，HBRD雷達液位計更配備全PTFE 防腐天線、哈氏合金C-276探頭及一體化焊接316不銹鋼法蘭，實現全密封防護，可在極端腐蝕工況下長期穩定運行。

痛點二：工況復雜，干擾因素多，測量精度不足。大型儲罐高度通常在10-50米，罐內可能存在蒸汽、粉塵、泡沫，且進料、出料時液位波動大，傳統液位計易受這些因素干擾，測量誤差較大，無法滿足工藝控制與庫存計量的精準需求。雷達液位計憑借高頻電磁波的穿透性，配合圓極化技術、抗干擾算法，可有效排除99% 的虛假回波，HBRD雷達液位計搭載80GHz/26GHz高頻芯片，波束角小、能量集中，測量精度可達±1mm ，即使在復雜工況下也能精準反饋液位變化。

痛點三：安裝維護繁瑣，影響生產效率。大型儲罐體積龐大、位置較高，傳統液位計安裝需破壞罐壁或浮頂，施工難度大，且后期需頻繁拆卸維護，影響生產連續性。雷達液位計結構簡潔、重量輕（HBRD系列約3KG），安裝便捷，無需復雜施工，且無易損部件，維護周期從傳統儀表的 3個月延長至3年以上，大幅降低維護成本與停機損失。

痛點四：易燃易爆工況，安全風險高。化工儲罐內介質多為易燃易爆類型，傳統液位計若密封性能不佳，易引發泄漏、爆炸等安全事故。HBRD雷達液位計普遍通過Exd IICT6防爆認證及SIL2 安全認證，可直接用于SIS聯鎖控制系統，有效規避安全風險，為易燃易爆場景提供可靠的安全保障。

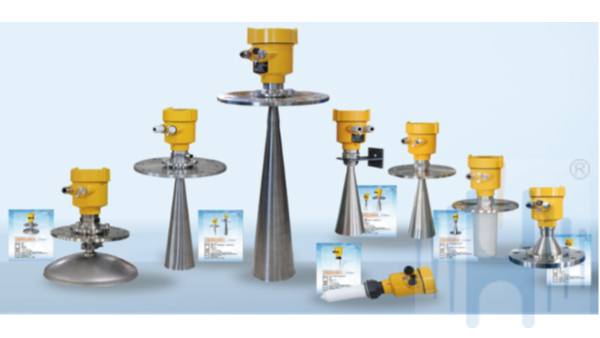

二、HBRD雷達液位計選型要點，適配化工廠大型儲罐工況

雷達液位計的選型直接決定監測效果，結合化工廠大型儲罐的工況特點，HBRD雷達液位計選型需遵循“適配工況、精準匹配、兼顧后期維護” 的原則，核心要點如下，確保選型后的雷達液位計能夠充分發揮其性能優勢。

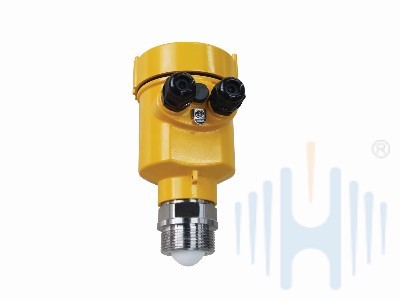

1.  按儲罐高度與測量范圍選型。大型儲罐高度差異較大，選型時需先明確儲罐總高度，結合液位波動范圍，選擇測量范圍覆蓋儲罐總高度且預留10%-20%余量的雷達液位計，避免液位超出測量范圍導致監測失效。HBRD 系列雷達液位計測量范圍覆蓋0.3-70米，其中HBRDFMF11測量范圍30米、HBRD-FMF21測量范圍150米，可靈活適配不同高度的大型儲罐，滿足各類存儲場景需求。

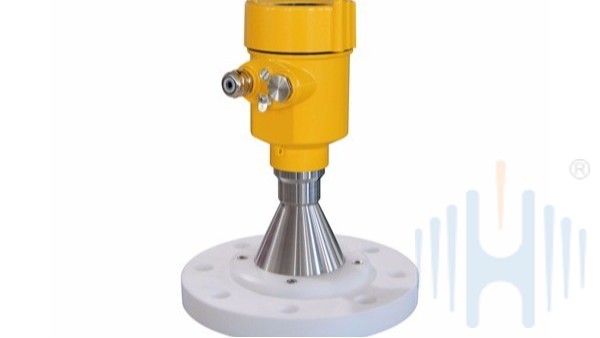

2.  按介質特性選型。根據儲罐內介質的腐蝕性、粘度、介電常數等特性，選擇對應的雷達液位計型號。對于強腐蝕介質，選擇防腐型HBRD雷達液位計，優先選用PTFE防腐天線材質；對于高粘度、易結晶介質，選用高頻雷達液位計，減少介質粘附對測量精度的影響；對于低介電常數介質（如液化氣、汽油），選用導波型 HBRD雷達液位計，增強信號反射能力，確保測量穩定。

3.  按工況壓力與溫度選型。化工廠部分大型儲罐處于高溫高壓工況，如LNG低溫儲罐（-196℃）、熔鹽儲罐（ 300℃），選型時需明確儲罐內的工作壓力與溫度，選擇耐高溫高壓的HBRD雷達液位計。HBRD系列雷達液位計可適配 -40~250℃的工作溫度，最大工作壓力可達4MPa，能夠從容應對化工行業各類極端溫度、壓力工況。

4.  按安裝環境與信號需求選型。若儲罐周圍粉塵較多、干擾信號強，選擇具有抗干擾優化設計的HBRD雷達液位計；若需要實現遠程監測與數據聯動，選擇支持4-20mA/HART 、RS485/Modbus協議的型號，可與化工廠DCS控制系統對接，實現液位數據實時上傳、遠程調試與報警聯動，提升智能化監測水平。

5.  按防護等級選型。化工廠現場粉塵、水汽較多，雷達液位計的防護等級需滿足現場工況要求，優先選擇IP67及以上防護等級的HBRD雷達液位計，確保儀表在惡劣環境下不被損壞，延長設備使用壽命。

三、HBRD雷達液位計安裝規范，確保監測精度與運行穩定

雷達液位計的安裝合理性直接影響測量精度與設備壽命，結合化工廠大型儲罐的結構特點，HBRD雷達液位計需嚴格遵循以下安裝規范，規避安裝不當導致的測量誤差與設備故障，充分發揮雷達液位計的監測效能。

1.  安裝位置選擇。雷達液位計應安裝在儲罐頂部中心位置，避開進料口、出料口、攪拌器等易產生干擾的部位，防止物料沖擊、攪拌產生的漩渦或泡沫影響信號反射，導致測量失準。若無法安裝在中心位置，需距離罐壁至少1米，同時避開罐內扶梯、導流板等障礙物，確保雷達液位計天線能夠無遮擋地接收液位反射信號；對于內浮頂儲罐，安裝時需避開浮頂支架，防止浮頂升降時遮擋信號。

2.  安裝高度與角度要求。安裝高度需結合雷達液位計的測量盲區確定，確保儲罐內最低液位高于雷達液位計的測量盲區，避免盲區導致的測量失效；HBRD雷達液位計的探頭應垂直對準罐底，偏差角度不超過5° ，防止信號折射導致測量誤差，確保測量精度。

3.  接地與密封處理。化工廠現場存在靜電、雷擊等安全隱患，雷達液位計安裝時需做好接地處理，接地電阻不大于4Ω，防止靜電、雷擊損壞儀表內部芯片，同時保障操作人員安全；安裝接口需做好密封處理，采用適配的密封墊，確保密封嚴密，防止罐內介質泄漏或外界粉塵、水汽進入儀表內部，影響設備運行。對于易燃易爆工況，密封處理需符合防爆要求，杜絕安全隱患。

4.  調試與校準。安裝完成后，需對HBRD雷達液位計進行調試與校準，結合儲罐實際高度、介質特性，設置測量范圍、報警閾值、積分時間等參數；通過現場標定，對比實際液位與儀表顯示液位，調整參數確保測量精度誤差在允許范圍內。調試過程中，需檢查雷達液位計的信號強度，確保反射信號穩定，無虛假回波干擾。

5.  安裝后的檢查與維護。安裝完成后，需檢查雷達液位計的固定情況，確保安裝牢固，無松動現象；檢查線路連接是否正確、牢固，避免線路接觸不良導致的信號丟失。后期日常維護中，定期清理雷達液位計天線表面的粉塵、污漬，避免遮擋信號；定期檢查接地、密封情況，發現問題及時處理，確保雷達液位計長期穩定運行。

四、結語：HBRD雷達液位計，賦能化工廠大型儲罐液位智能化監測

化工廠大型儲罐液位監測是保障生產安全、提升生產效率的關鍵環節，雷達液位計憑借非接觸式測量、高精度、抗干擾、耐腐蝕、安裝便捷等優勢，已成為化工行業液位監測的首選設備。HBRD雷達液位計結合化工廠嚴苛工況，經過專項優化設計，在選型適配性、運行穩定性、安全可靠性上均表現優異，能夠精準破解大型儲罐液位監測的各類痛點。

合理選型、規范安裝是雷達液位計發揮最佳性能的前提，結合化工廠大型儲罐的高度、介質特性、工況參數，科學選擇HBRD雷達液位計型號，嚴格遵循安裝規范與調試要求，可實現液位的精準、實時、穩定監測，有效規避溢流、滲漏、設備損壞等安全風險，降低維護成本，助力化工企業實現液位監測智能化、生產安全規范化。

作為適配化工廠大型儲罐的專業液位監測設備，HBRD雷達液位計以其優異的性能、便捷的安裝與維護，為化工行業液位監測提供了高效、可靠的解決方案，推動化工企業實現安全、高效、綠色生產，成為化工廠大型儲罐液位監測的理想選擇。未來，隨著智能化技術的發展，HBRD 雷達液位計將進一步融合數字化、智能化功能，為化工行業液位監測賦能升級，讓雷達液位計在化工生產中發揮更大價值。
