導波雷達液位計怎么在儲罐中安裝？

許多朋友對導波雷達液位計在儲罐中如何安裝產生了疑問，今天就這一問題小編簡單和大家聊聊。

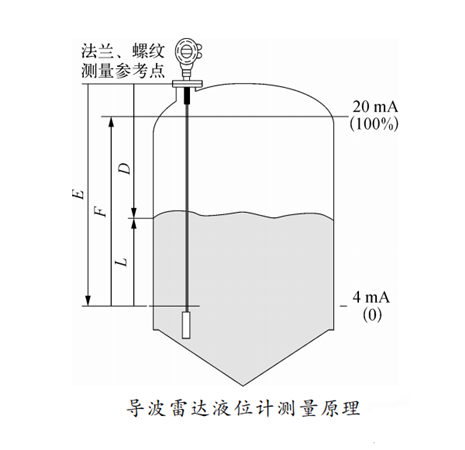

首先我們先來看看導波雷達液位計的測量原理，導波雷達液位計采用時域反射原理(TDR)測量，其工作原理如下：電子單元發出低功率、納秒級電磁波脈沖，該脈沖通過浸入工藝介質中的導波桿傳輸。當其接觸被測介質時，產生反射信號，并由電子元件接收，從傳輸到接收的間隔根據行程時間原理計算，并轉換為被測介質的距離。簡而言之，導波雷達液位計的工作方式是發射反射接收。

（圖源網絡）

導波雷達液位計具有靈活的過程連接形式，工程上一般采用法蘭或螺紋安裝在設備頂部，導波桿垂直位于儲罐內，也可安裝在設備旁通管內。變送器可水平旋轉360°，以便于電纜連接和查看儀表顯示，根據介質的特性，選擇合理的安裝位置，避免影響測量效果。

對于硬桿導波雷達液位計，導波桿垂直插入液體介質中以穩定導波桿。如果導波桿在工作過程中受到介質波動，導波桿可能會移動。如果范圍在0.3m以內，導波桿可以固定。導波桿與容器底部應有間隙，間隙至少5mm。導波桿不得與設備的噴嘴接觸，要求有足夠的安裝空間。對于軟纜導波雷達液位計，導波纜桿必須接觸介質，穩定導波電纜，將其引至容器底部，并用重錘或弓形夾固定。如果金屬容器壁光滑，導波雷達與設備內壁之間的最小水平間隙為100mm。如果容器有干擾，最小間隙較大，應以制造商的數據為準。

導波雷達液位計不僅可用于幾何尺寸較窄的容器，還可用于各種尺寸的旁通管和儲罐。非常適用于臥式儲罐和其他小型儲罐，也是安裝空間有限的地下儲罐的理想選擇。
