不同形狀的儲物罐如何安裝高頻雷達物位計

        高頻雷達物位計是當下較為先進的雷達式物位測量?jī)x表，一般的測量距離最大可以達到70米。北京慧博新銳科技有限公司HBRD90X系列，是26G高頻雷達式物位測量?jī)x表，測量最大距離達到了80米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表在適用于固體料、過程容器或強粉塵易結晶、結露場合之外，還可以用于各種強腐蝕性液體的測量。

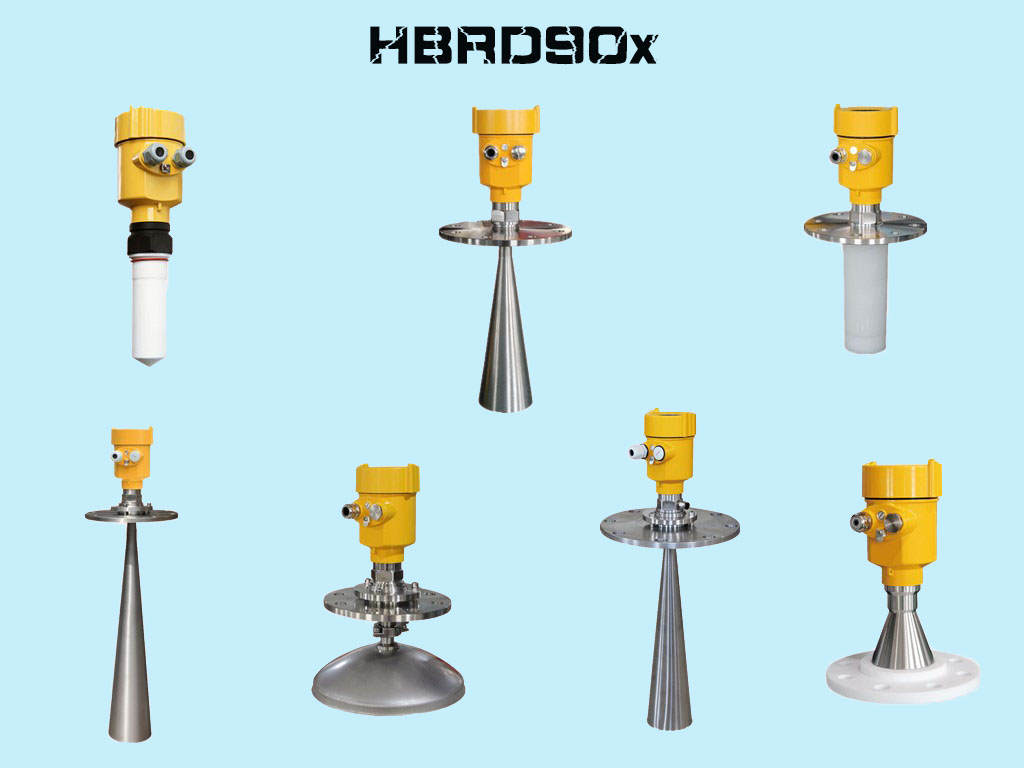

        HBRD90X系列26G高頻雷達物位的天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。幾乎不受腐蝕、泡沫、大氣中水蒸氣、溫度和壓力變化影響。嚴重粉塵環境對高頻物位計工作影響不大。波長更短，對在傾斜的固體表面有更好的反射。波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。測量盲區更小，對于小罐測量也會取得良好的效果。高信噪比，即使在波動的情況下也能獲得更優的性能。高頻率，是測量固體和低介電常數介質的最佳選擇。

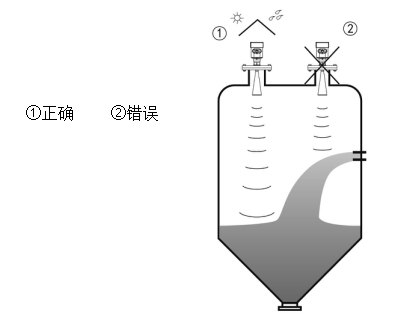

        在安裝的時候要根據現場的工況要求進行安裝，最理想的安裝位置在直徑的1/4處或1/6處。如果是錐形罐，罐頂是平面，可裝在罐頂正中間，可保證測量到錐形底部。測量介質是固體料堆時，天線要垂直對準料面。若料面不平，傾斜的固體表面會造成回波衰減，甚至丟失信號的問題。所以，堆角大必須使用萬向法蘭來調整喇叭角度使喇叭盡量對準料面。需注意不能安裝在入料口的上方。

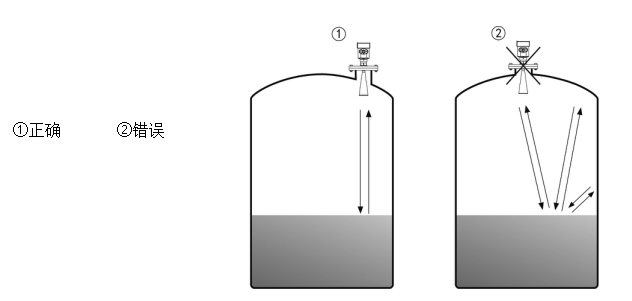

        圓形和拱形的儲物罐，儀表不能安裝在罐頂中間。這樣會會產生間接回波還會受到多次回波的影響。多次回波可能比真正回波的信號閾值還大，因?yàn)?/span>通過頂部可集中多個回波。影響測量數據，所以不能安裝在中心位置。當罐中有障礙物的時候，需要加裝反射板。

在儲物罐中安裝雷達物位計要根據不同的形狀，罐內實際情況，在不同的位置進行按照，確保測量達到效果，數據真實可靠，這一方面慧博新銳是專業的，如果您有什么疑問，可直接聯系我們或者在線咨詢。
